Плиты перекрытия пустотные
Плиты перекрытия - это железобетонные изделия, для производства которых используется бетон различных марок, а также напрягаемая и ненапрягаемая арматура. Они могут иметь гладкую или ребристую поверхность, быть цельными или пустотными. Основная сфера применения плит перекрытия - строительство панельных зданий и других сооружений.
Наименование
L, длина
(мм)
B, ширина
(мм)
Н, высота
(мм)
Масса
(т)
Плиты перекрытий многопустотные ПК (2380-6280) х 990 х 220
ПК 24.10-8
2380
990
220
0,70
ПК 25.10-8
2480
990
220
0,72
ПК 26.10-8
2580
990
220
0,74
ПК 27.10-8
2680
990
220
0,77
ПК 28.10-8
2780
990
220
0,79
ПК 29.10-8
2880
990
220
0,82
ПК 30.10-8
2980
990
220
0,84
ПК 31.10-8
3080
990
220
0,86
ПК 32.10-8
3180
990
220
0,91
ПК 33.10-8
3280
990
220
0,96
ПК 34.10-8
3380
990
220
ПК 35.10-8
3480
990
220
1,03
ПК 36.10-8
3580
990
220
1,07
ПК 37.10-8
3680
990
220
1,15
ПК 38.10-8
3780
990
220
1,13
ПК 39.10-8
3880
990
220
1,15
ПК 40.10-8
3980
990
220
1,18
ПК 41.10-8
4080
990
220
1,20
ПК 42.10-8
4180
990
220
1,22
ПК 43.10-8
4280
990
220
1,25
ПК 44.10-8
4380
990
220
1,27
ПК 45.10-8
4480
990
220
1,30
ПК 46.10-8
4580
990
220
1,32
ПК 47.10-8
4680
990
220
1,34
ПК 48.10-8
4780
990
220
1,37
ПК 40.10-8
3980
990
220
1,18
ПК 49.10-8
4880
990
220
1,41
ПК 50.10-8
4980
990
220
1,44
ПК 51.10-8
5080
990
220
1,46
ПК 52.10-8
5180
990
220
1,49
ПК 53.10-8
5280
990
220
1,51
ПК 54.10-8
5380
990
220
1,54
ПК 55.10-8
5480
990
220
1,58
ПК 56.10-8
5580
990
220
1,61
ПК 57.10-8
5680
990
220
1,63
ПК 58.10-8
5780
990
220
1,67
ПК 59.10-8
5880
990
220
1,70
ПК 60.10-8
5980
990
220
1,73
ПК 61.10-8
6080
990
220
1,75
ПК 62.10-8
6180
990
220
1,78
ПК 63.10-8
6280
990
220
1,81
Наименование
L, длина
(мм)
B, ширина
(мм)
Н, высота
(мм)
Масса
(т)
Плиты перекрытий многопустотные ПК (2380-8980) х 1190 х 220
ПК 24.12-8
2380
1190
220
0,84
ПК 25.12-8
2480
1190
220
0,87
ПК 26.12-8
2580
1190
220
0,91
ПК 27.12-8
2680
1190
220
0,94
ПК 28.12-8
2780
1190
220
0,97
ПК 29.12-8
2880
1190
220
1,00
ПК 30.12-8
2980
1190
220
1,03
ПК 31.12-8
3080
1190
220
1,06
ПК 32.12-8
3180
1190
220
1,08
ПК 33.12-8
3280
1190
220
1,15
ПК 34.12-8
3380
1190
220
1,13
ПК 35.12-8
3480
1190
220
1,18
ПК 36.12-8
3580
1190
220
1,22
ПК 37.12-8
3680
1190
220
1,25
ПК 38.12-8
3780
1190
220
1,30
ПК 39.12-8
3880
1190
220
1,34
ПК 40.12-8
3980
1190
220
1,37
ПК 41.12-8
4080
1190
220
1,41
ПК 42.12-8
4180
1190
220
1,46
ПК 43.12-8
4280
1190
220
1,49
ПК 44.12-8
4380
1190
220
1,51
ПК 45.12-8
4480
1190
220
1,54
ПК 46.12-8
4580
1190
220
1,58
ПК 47.12-8
4680
1190
220
1,61
ПК 48.12-8
4780
1190
220
1,64
ПК 49.12-8
4880
1190
220
1,68
ПК 50.12-8
4980
1190
220
1,70
ПК 51.12-8
5080
1190
220
1,73
ПК 52.12-8
5180
1190
220
1,75
ПК 53.12-8
5280
1190
220
1,78
ПК 54.12-8
5380
1190
220
1,82
ПК 55.12-8
5480
1190
220
1,85
ПК 56.12-8
5580
1190
220
1,89
ПК 57.12-8
5680
1190
220
1,92
ПК 58.12-8
5780
1190
220
1,96
ПК 59.12-8
5880
1190
220
1,99
ПК 60.12-8
5980
1190
220
2,04
ПК 61.12-8
6080
1190
220
2,06
ПК 62.12-8
6180
1190
220
2,11
ПК 63.12-8
6280
1190
220
2,16
ПК 64.12-8
6380
1190
220
2,18
ПК 65.12-8
6480
1190
220
2,23
ПК 66.12-8
6580
1190
220
2,26
ПК 67.12-8
6680
1190
220
2,30
ПК 68.12-8
6780
1190
220
2,34
ПК 69.12-8
6880
1190
220
2,37
ПК 70.12-8
6980
1190
220
2,40
ПК 71.12-8
7080
1190
220
2,44
ПК 72.12-8
7180
1190
220
2,47
1ПК 73.12-8
7280
1190
220
2,59
1ПК 74.12-8
7380
1190
220
2,61
1ПК 75.12-8
7480
1190
220
2,64
1ПК 76.12-8
7580
1190
220
2,66
1ПК 77.12-8
7680
1190
220
2,70
1ПК 78.12-8
7780
1190
220
2,73
1ПК 79.12-8
7880
1190
220
2,76
1ПК 80.12-8
7980
1190
220
2,78
1ПК 81.12-8
8080
1190
220
2,82
1ПК 82.12-8
8180
1190
220
2,86
1ПК 83.12-8
8280
1190
220
2,88
1ПК 84.12-8
8380
1190
220
2,92
1ПК 85.12-8
8480
1190
220
2,95
1ПК 86.12-8
8580
1190
220
3,00
1ПК 87.12-8
8680
1190
220
3,03
1ПК 88.12-8
8780
1190
220
3,06
1ПК 89.12-8
8880
1190
220
3,08
1ПК 90.12-8
8980
1190
220
3,12
Наименование
L, длина
(мм)
B, ширина
(мм)
Н, высота
(мм)
Масса
(т)
Плиты перекрытий многопустотные ПК (2380-6280) х 490 х 220
ПК 24.15-8
2380
1490
220
1,10
ПК 25.15-8
2480
1490
220
1,15
ПК 26.15-8
2580
1490
220
1,20
ПК 27.15-8
2680
1490
220
1,25
ПК 28.15-8
2780
1490
220
1,29
ПК 29.15-8
2880
1490
220
1,32
ПК 30.15-8
2980
1490
220
1,37
ПК 31.15-8
3080
1490
220
1,42
ПК 32.15-8
3180
1490
220
1,46
ПК 33.15-8
3280
1490
220
1,49
ПК 34.15-8
3380
1490
220
1,54
ПК 35.15-8
3480
1490
220
1,58
ПК 36.15-8
3580
1490
220
1,63
ПК 37.15-8
3680
1490
220
1,68
ПК 38.15-8
3780
1490
220
1,73
ПК 39.15-8
3880
1490
220
1,77
ПК 40.15-8
3980
1490
220
1,80
ПК 41.15-8
4080
1490
220
1,83
ПК 42.15-8
4180
1490
220
1,87
ПК 43.15-8
4280
1490
220
1,92
ПК 44.15-8
4380
1490
220
1,97
ПК 45.15-8
4480
1490
220
2,02
ПК 46.15-8
4580
1490
220
2,06
ПК 47.15-8
4680
1490
220
2,11
ПК 48.15-8
4780
1490
220
2,16
ПК 49.15-8
4880
1490
220
2,21
ПК 50.15-8
4980
1490
220
2,26
ПК 51.15-8
5080
1490
220
2,30
ПК 52.15-8
5180
1490
220
2,35
ПК 53.15-8
5280
1490
220
2,40
ПК 54.15-8
5380
1490
220
2,45
ПК 55.15-8
5480
1490
220
2,50
ПК 56.15-8
5580
1490
220
2,54
ПК 57.15-8
5680
1490
220
2,59
ПК 58.15-8
5780
1490
220
2,64
ПК 59.15-8
5880
1490
220
2,69
ПК 60.15-8
5980
1490
220
2,74
ПК 61.15-8
6080
1490
220
2,78
ПК 62.15-8
6180
1490
220
2,83
ПК 63.15-8
6280
1490
220
2,86
Плиты перекрытия многопустотные ПК

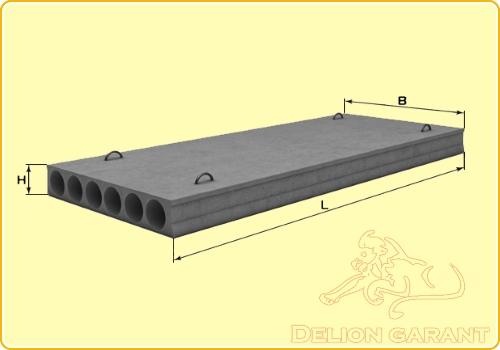

Многопустотная плита перекрытия представляет собой сборное железобетонное изделие, используемое при обустройстве горизонтальных перекрытий. Плита ПК производится в виде плоского прямоугольного блока с ровными краями без выступов, с несколькими продольными пустотами овального сечения. Данные каналы служат для увеличения коэффициента теплосбережения, снижения веса плиты, а также для прокладки инженерных коммуникаций.
Особенности конструкции и производства
Многопустотные плиты перекрытия изготавливаются в соответствии с ГОСТ 9561-92 на основании проектных чертежей. Производство данных ЖБИ изделий осуществляется методом заливки в опалубку.
В качестве основного материала для производства плит перекрытия используется тяжелый бетон, имеющий класс плотности на сжатие не менее В30. Кроме того, к бетону предъявляются дополнительные требования по водонепроницаемости (не ниже W2) и морозостойкости (не ниже F50). Дополнительный запас надежности изделиям обеспечивает каркас из стальной проволоки, благодаря которому плита обладает хорошей прочностью на изгиб. Все металлические элементы покрываются защитным антикоррозийным составом.
Поверхность каждой пустотной плиты в процессе изготовления подвергается тщательному выравниванию, что позволяет наносить на ее поверхность отделочные материалы, в том числе обои и краску, без дополнительного оштукатуривания.
Для удобства перемещения и монтажа плиты ПК оборудуются закладными петлями или строповочными отверстиями.
Маркировка
Поскольку плита пустотная используется в типовом строительстве, каждое изделие маркируется еще на этапе производства. Маркировка плит перекрытия представляет собой цифробуквенное обозначение, где:
- ПК - многопустотная плита;
- 1-я цифра - округленное значение длины, в дм;
- 2-я цифра - округленное значение ширины, в дм;
- 3-я цифра - максимальная несущая способность плиты, в МПа.
Свойства плит ПК и особенности их применения в строительстве
Многопустотные плиты перекрытия повсеместно используются при строительстве жилых, общественных и производственных объектов, а также в качестве основания для балконов и лоджий. Применение плит ПБ позволяет оборудовать в помещении сразу два элемента - пол и потолок, при этом данные поверхности будут отличаться особой ровностью. Кроме того, плиты пустотные нередко используются для строительства небольших сооружений: гаражей, хранилищ и т.п.
Благодаря своим прочностным характеристикам, огнеупорности, устойчивости к внешнему воздействию и высокому коэффициенту теплосбережения, многопустотные плиты ПК могут использоваться для строительства зданий и сооружений в различных климатических зонах.
Купить плиты перекрытия многопустотные вы можете в компании ООО «Дэлион-Гарант» по вполне приемлемым ценам. Каждая партия сопровождается паспортом качества.
